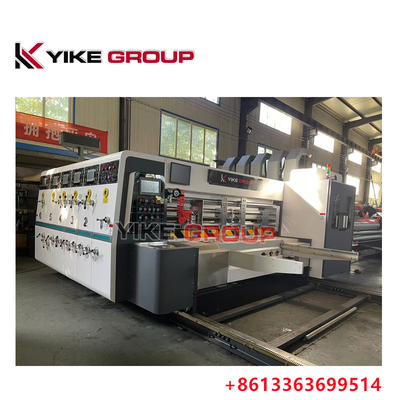

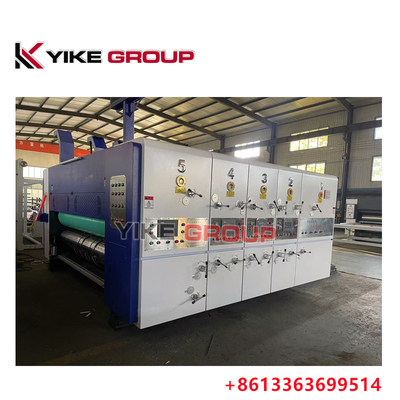

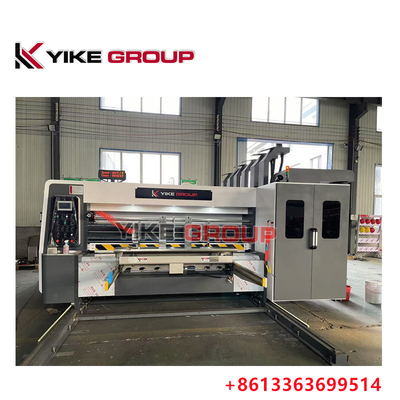

Maggiore dimensione di stampa 1450X2500 Maschera di taglio a piombo automatico Flexo 3 colori Slotter Diecutter

Maggiore dimensione di stampa 1450X2500 Maschera di taglio a piombo automatico Flexo 3 colori Slotter Diecutter

La composizione e le caratteristiche di funzionamento dell'intera macchina

1Il computer controlla ciascuna unità di stampa e la regolazione della fase di inserimento e di taglio, che è conveniente e affidabile da usare.

2Tutti i rulli della trasmissione sono realizzati in acciaio di alta qualità, cromato duro, e terra di superficie.

3La trasmissione adotta una trasmissione elicoidale ad alta precisione, realizzata in acciaio legato di alta qualità, con lavorazione di ingranaggi a terra, alta resistenza, resistenza all'usura e funzionamento stabile.

4. Ogni gruppo di tutta la macchina è separato elettricamente, bloccato pneumaticamente e bloccato pneumaticamente.

5Ci sono diverse campane che richiedono quando l'apparecchiatura si avvia e si ferma.

Principali parametri tecnici

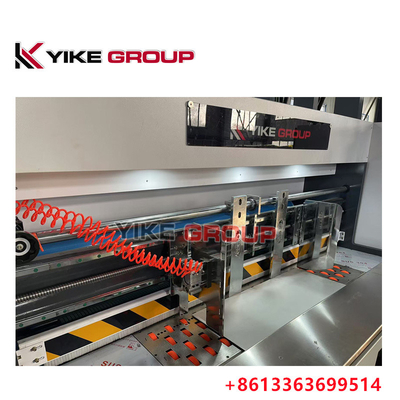

Unità di alimentazione della carta (piomboalimentazione dei bordi)

1) Il pannello di controllo principale è controllato da touch screen e pulsanti di controllo, che è conveniente e affidabile.

2) La macchina principale viene avviata con doppi pulsanti per garantire la sicurezza degli operatori e della macchina principale.

3) La carta può essere alimentata continuamente o alternativamente (con contatore) (la carta può essere alimentata alternativamente a seconda delle necessità).

4) Impostazione del conteggio di alimentazione della carta, indicando la quantità di produzione.

5) Le posizioni del deflettore sinistro e destro sono controllate meccanicamente ed elettricamente per spostare la distanza.

6) Il deflettore anteriore è regolato manualmente e in modo sincrono per regolare l'intervallo.

7) A quattro assi, alimentazione della carta a bordo anteriore con ventilatore da 7,5 kW, alimentazione della carta ausiliaria a aspirazione, per garantire una alimentazione della carta senza intoppi.

Unità di stampa

di larghezza superiore a 50 mm

1) Il diametro esterno del rullo della piastra di stampa compreso lo spessore della piastra è di 480 mm

2) Il rullo di stampa è realizzato con tubi di acciaio senza cuciture di alta qualità con pareti spesse e la superficie è finemente macinata e cromata.

3) Correzione dell'equilibrio, funzionamento stabile.

4) Il rullo è appeso sulla piastra e il blocco a un lato rende l'allineamento della piastra appesa preciso, conveniente e veloce.

5) La scanalatura completa è adatta per le strisce di 10 mm.

6) Durante il carico e lo scarico della piastra di stampa, l'interruttore del piede è controllato elettricamente per la rotazione avanti e indietro, il che è conveniente e flessibile.

2"Rollino di incisione"

1) Il diametro esterno del rullo di rilievo è φ155,4 mm.

2) Tubo di acciaio senza cuciture con pareti spesse, superficie finemente macinata, cromato duro.

3) Correzione dell'equilibrio, funzionamento regolare.

4) La regolazione del rullo a pressione adotta una struttura a chiusura automatica per l'intervallo della scatola della turbina e la gamma di regolazione è di 0-11 mm.

3"Abbiatoio di alimentazione della carta"

1) Il diametro esterno del rullo in rilievo è φ86 mm.

2) Tubo in acciaio senza cuciture con pareti spesse, superficie finemente macinata, cromato duro, e la testa dell'albero ha una svolta per migliorare la resistenza del corpo dell'albero.

3) Correzione dell'equilibrio, funzionamento regolare.

4) La ruota di alimentazione della carta adotta un meccanismo di regolazione rapida, che è semplice e veloce da usare.

Fabbricazione di apparecchi per la fase di stampa

Meccanismo di frenatura di tipo frenante, quando l'unità è separata per regolare la fase, il meccanismo di frenatura limita la rotazione dell'ingranaggio e mantiene la posizione fissa originale dei denti.

Meccanismo di regolazione assiale

1) La direzione assiale adotta un meccanismo di regolazione elettrico con un raggio di controllo di ± 10 mm.

2) Lo schermo touch visualizza i dati di posizione, rendendo l'operazione più comoda, intuitiva e precisa.

Unità Slotter

Pruota di rising

1) Pre-stampa prima di stampare, la carta non è facile da rompere e la scatola è pulita.

2) Il quadrante di apertura della ruota di pressatura è regolato manualmente, con un raggio di regolazione di 2-12 mm.e l'apparecchio di trasmissione è sempre nel corretto stato di reticolazione durante la regolazione.

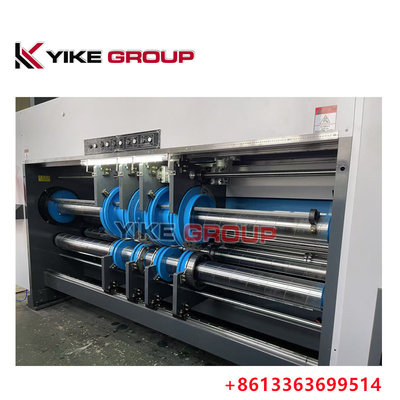

Meccanismo di regolazione del coltello

1) L'albero del coltello è un tubo di acciaio senza cuciture, che è stato macinato due volte, con una superficie cromata dura, e si muove senza intoppi.

2) La larghezza dell'involucro è di 7 mm.

3) L'acciaio legato viene trattato termicamente e macinato con coltelli dentati, garantendo la durezza e la resistenza.

4) L'acciaio legato viene trattato termicamente e macinato con coltelli a doppio taglio, con lame affilate e di alta precisione.

5) La ruota di pressione della parte di inserimento e il sedile del coltello di inserimento sono controllati dal PLC per il movimento orizzontale sinistro e destro e il pulsante controlla la regolazione sincrona del movimento orizzontale.che è semplice da usare e migliora l'efficienza.

8) Il quadrante del seggiolo del coltello è regolabile manualmente, con un raggio di regolazione di 2-12 mm.e l'ingranaggio di trasmissione garantisce sempre lo stato corretto della maglia durante il regolare.

9) Può essere utilizzato per il rivestimento di cartoni a doppio pezzo.

Unità di ripartizione

1. Dispositivi per il rivestimento delle confezioni a doppio coltello a un solo asse, utilizzare la struttura interna dei denti adjutamento l'altezza della scatola, in modo che l'olio non facilmente contaminato cartoni
2. La prima linea di pressione rotonda, dopo precaricare cartone non facilmente schiacciare
3. Il pacchetto di apparenza di uretano sopra stampa rotondo, non danneggerà il cartone
4. Lo stock di coltello slotter utilizza meccanismo trasversale, vite con guida lineare, per muoversi più flessibile e preciso
5. Fase di inserimento e altezza della scatola, controllo digitale elettronico e elettronico
6. Precarico, regolazione di intervalli di piegatura adottare computer e controllo digitale elettrico

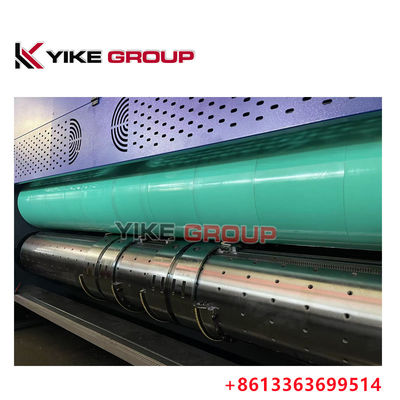

Unità di taglio a stampo

1Il rullo di gomma e il rullo di taglio a stampo sono realizzati con materiali di alta qualità e la superficie è cromata dopo la rettifica.

2- correzione dell'equilibrio per aumentare la stabilità operativa.

3. il rullo di taglio in stampo e la gomma vengono automaticamente disattivati attraverso il dispositivo eccentrico a motore quando non sono in taglio in stampo,che può ridurre il funzionamento vuoto e semplice della macchina e prolungare la vita utile della gomma e della matrice.

4. La trasmissione meccanica può far muovere la gomma 40 mm a sinistra e a destra, il che può rendere l'usura del rullo di gomma uniformemente distribuita e aumentare notevolmente la durata del rullo di gomma.

5La fase di taglio a stampo adotta una regolazione elettrica digitale a 360°, che può essere regolata quando l'apparecchiatura è in funzione o fermata, e l'operazione è semplice e veloce.

6. La parte di taglio a stampo è dotata di un anello di coltello a stampo senza modello.Il movimento orizzontale dell'anello del coltello da taglio è regolato manualmente, e i quattro coltelli dell'altezza della scatola sono regolati in modo sincrono, il che è semplice da usare e migliora l'efficienza.
